Control Running LED Microcontroller Mengunakan Button

Dear All, kali ini saya kan berbagi cerita tentang membuat control lampu led di Microcontroller Atmega8535 menggunakan Button.

Adapun Komponen yang Disimulasikan terdiri dari

-Power

-Ground

-Atmega8535

-Resistor 10K

-Resistor 220Ohm

-Led Merah

-Button

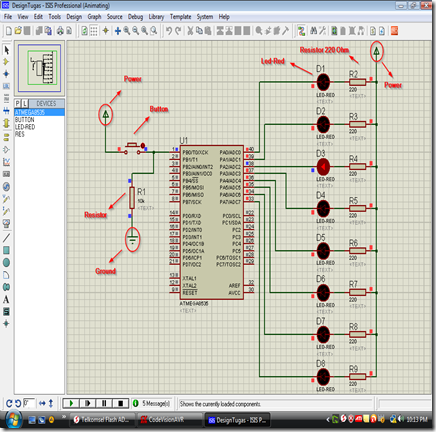

Adapun Rangkaianys tertera seperti gambar dibawah ini,

Coding Di CAVr sebgaia berikut,
#include <mega8535.h>
#include <delay.h>

void tekan()
{
    if ( PINB.0==1 )
    {
        while (PINB.0==1){};
        while (PINB.0==0){};
        while (PINB.0==1){};
    }
}
void main(void)
{
PORTA=0x00;
DDRA=0xFF;
PORTB=0x00;
DDRB=0x00;
while (1)
      {
       PORTA = 0b11111110;
       delay_ms(1000);
       tekan();
       PORTA = 0b11111101;
       delay_ms(1000);
       tekan();
       PORTA = 0b11111011;
       delay_ms(1000);
       tekan();
       PORTA = 0b11110111;
       delay_ms(1000);
       tekan();
       PORTA = 0b11101111;
       delay_ms(1000);
       tekan();
       PORTA = 0b11011111;
       delay_ms(1000);
       tekan();
       PORTA = 0b10111111;
       delay_ms(1000);
       tekan();
       PORTA = 0b01111111;
       delay_ms(1000);
       tekan();
      }
};

Jika semuanya telah selesai silahkan coba di Jalankan di simulasi ISIS Proteusnya.

Semoga Bermanfaat,
Regards,
Iqbal

Saturday, March 9, 2013

Mengenal Komponen Elektronika part3

Dear All, kali ini saya kan berbagi cerita tentang Beberapa komponen elektronika, adapun yang saya kan bahas dalam page ini adalah beberapa komponen elektronika, berhubung komponen elektronika itu sangat banyak jadi saya hanya akan menjelaskan beberapa komponen-komponen elektronika yang umum banyak digunakan dalam penunjang pembelajaran microcontroller.

LDR "Light Dependent Resistor" (Sensor Cahaya)

Resistor yang besar resistansi-nya bergantung terhadap intensitas cahaya yang menyelimuti permukaannya.

PTC "Positive Temperature Coefisient" (Sensor Suhu)

NTC "Positive Temperature Coefisient" (Sensor Suhu)

Resistor yang besar resistansi-nya bergantung terhadap perubahan suhu.

Perbedaan sifat PTC dengan NTC

PTC = Jika suhu naik maka hambatan pun akan naik, begitu pun dengan sebaliknya.

NTC = Jika suhu naik maka hambatan turun, begitu pun dengan sebaliknya.

LM35 (Sensor Suhu)

Berfungsi mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan.

Semoga Bermanfaat,

Regards,

Iqbal

Mengenal Komponen Elektronika part2

Kapasitor

Berfungsi menyimpan energi listrik dalam waktu sementara.

Pada umumnya terdapat 2 jenis kapasitor,

*ElCo (Electrolytic Capasitor) - Polar "Memiliki kutub -/+ sudah Ditentukan pada kaki-kakinya"

*Dilectric Capasitor - Non Polar "Tidak Memiliki kutub -/+ tidak Ditentukan pada kaki-kakinya

Dioda

Berfungsi sebagai penyearah arus dan tegangan,

Menghantarkan arus pada tegangan maju dan menghambat arus pada tegangan balik.

Transistor

Berfungsi sebagai penguat arus dan tegangan, switching.

Terdapat 2 jenis transistor,

Transistor NPN

Prinsip kerja dari transistor NPN adalah: arus akan mengalir dari kolektor ke emitor jika basisnya dihubungkan ke ground (negatif). Arus yang mengalir dari basis harus lebih kecil daripada arus yang mengalir dari kolektor ke emitor, oleh sebab itu maka ada baiknya jika pada pin basis dipasang sebuah resistor.

Transistor PNP

Prinsip kerja dari transistor PNP adalah arus akan mengalir dari emitter menuju ke kolektor jika pada pin basis dihubungkan ke sumber tegangan ( diberi logika 1). Arus yang mengalir ke basis harus lebih kecil daripada arus yang mengalir dari emitor ke kolektor, oleh sebab itu maka ada baiknya jika pada pin basis dipasang sebuah resistor.

Semoga Bermanfaat,

Regards,

Iqbal

Friday, March 8, 2013

Mengenal Komponen Elektronika part1

Regulator

Berfungsi sebagai pengatur tegangan,

Syarat Regulator Input Tegangan harus > Output Tegangan.

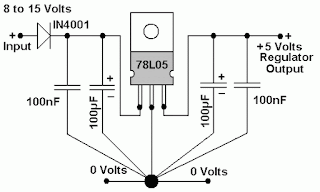

Contoh Regulator 78L05

Rangkaian regulator ini dapat dipakai untuk menurunkan tegangan 12 Volt aki (accu) pada sebuah perangkat elektronika atau pada sebuah kendaran menjadi 5 Volt stabil.

Resistor

Berfungsi sebagai penghambat arus listrik atau menahan arus listrik.

LED (Light Emiting Dioda)

Berfungsi mengubah energi listrik menjadi energi cahaya.

IR Transmitter (InfraRed)

Berfungsi mengubah energi listrik menjadi pancaran energi cahaya (infra merah) yang tidak bisa dilihat mata.

IR Receiver (InfraRed)

Berfungsi mengubah pancaran energi cahaya (infra merah) menjadi sebuah resistant.

Semoga Bermanfaat,

Regards,

Iqbal

Cara Install ISIS Proteus dan CAVr (Code Vision AVR)

Dear All, kali ini saya kan berbagi cerita tentang cara Install ISIS Proteus dan CAVr (Code Vision AVR), fungsi inti dari kedua software ini ditujukan untuk menunjang pembelajaran microcontroller dalam bentuk simulasi.

ISIS PROTEUS

Software Proteus ini kebanyakan digunakan untuk desain rangkaian mikrokontroller. Proteus juga bagus untuk belajar elektronika seperti dasar-dasar elektronika sampai pada aplikasi pada mikrokontroller. Software ini menyediakan banyak contoh aplikasi desain yang disertakan pada instalasinya. Sehingga memungkinkan kita bisa belajar dari contoh-contoh yang sudah ada.

Adapun tahapan cara menginstallnya,

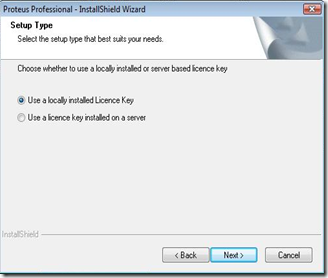

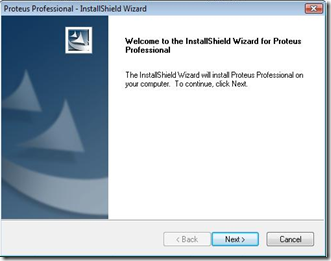

Klik “Setup” hingga muncul tampilan form seperti dibawah ini, klik “Next”

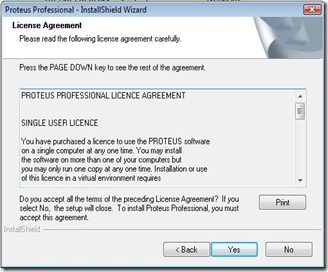

Klik “Next”

Klik “Next”

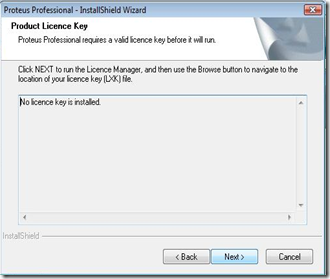

Klik “Next”, Hingga tampil form berikutnya

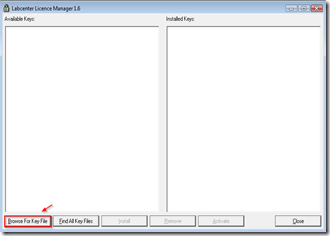

Klik “Browse For Key File”

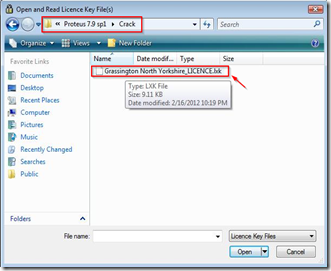

Arahkan ke Folder Crack ISIS yang kamu punya, lalu klik “Open”

Setelah muncul key filenya, lalu klik “Install”

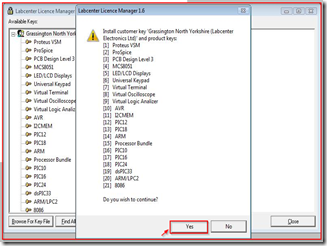

Jika tampil form seperti dibawah ini klik “Yes”

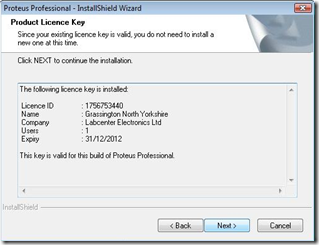

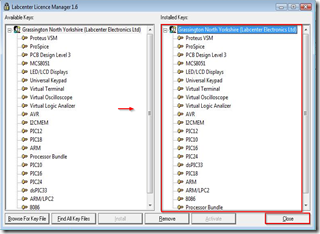

Install key File berhasil seperti gambar dibawah ini, lalu selanjutnya klik “close” untuk melanjutkan Install

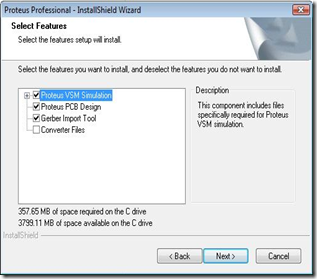

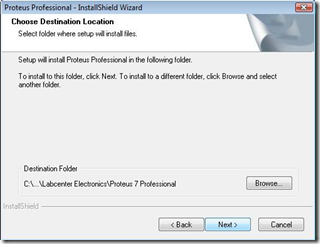

Klik “Next”

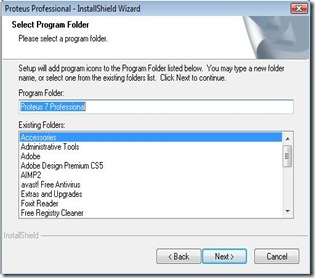

Klik “Next”

Klik “Next”

Klik “Next”

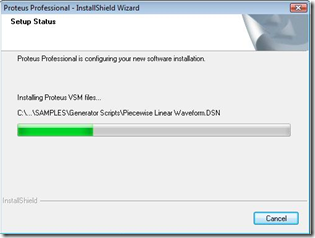

Tunggu sampai proses Install selesai.

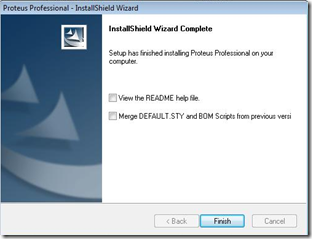

Klik “Finish”, selanjutnya patch aplikasi dijelaskan

Berhubung kita Installnya sofware Illegal, sebelum memakai softwarenya maka kita patch update terlebih dahulu.

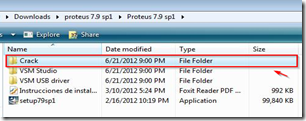

Arahkan ke Folder Crack ISIS yang kamu punya, lalu klik folder tersebut

Klik Patchnya (Biasanya Iconya dengan gambar 2 kunci)

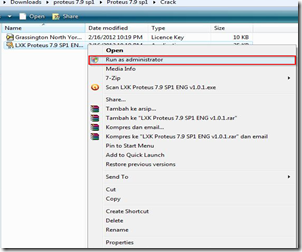

Jalankan dengan “Run As Administrator”

Klik “Update”

Jika success maka muncul “Update Installed Successfull”

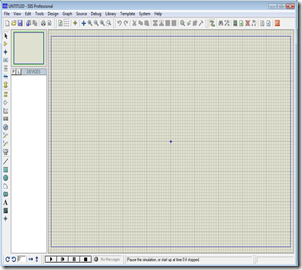

Untuk Membuka hasil Installnya, anda dapat mengklik Start Menu Windows –> Folder Proteus ISIS Professional –> ISIS 7 Professional.

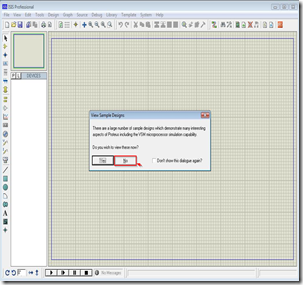

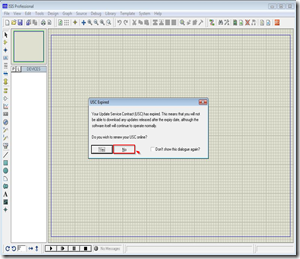

Jika pas pertama Dijalankan muncul seperti gambar dibawah ini,

Klik “No” untuk mengabaikanya.

Selamat Mencoba Software Proteus

NB : Agar lisensi cracknya tetap terjaga, usahakan ketika bermain dengan software proteus ini jangan terhubung dengan koneksi internet.

CAVr (Code Vision AVR)

To The Point Next langsung aja kita Installkan CAVr (Code Vision AVR)

Code Vision AVR software ini akan digunakan untuk berbagai project sistem kontrol menggunakan mikrokontroller.

Sebatas berbagi info sedikit, Software CodeVision AVR adalah software compailer (software kompilasi) bahasa C. Software ini akan merubah bahasa C ke bahasa Asemmbler kemudian ke Hex. file yang berbentuk .hex ini yang nantinya akan disimpan kedalam Chip Mikrokontroller.

Klik “Setup” hingga muncul tampilan form seperti dibawah ini, klik “OK”

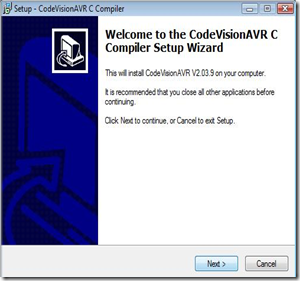

Klik “Next”

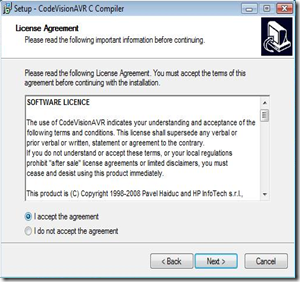

Pilih Option “I accept the agreetment”, lalu kemudian Klik “Next”

Masukan Password, lalu kemudian Klik “Next”

NB : Untuk Password bisanya tersedia Di folder setupnya.

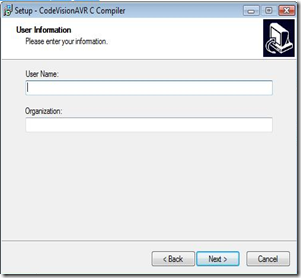

Masukan UserName dan Organization (Bebas), Jika sudah klik “Next”

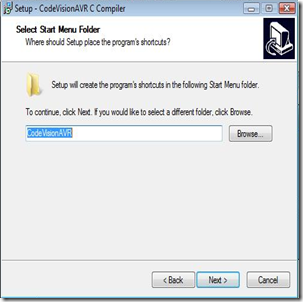

Klik “Next”

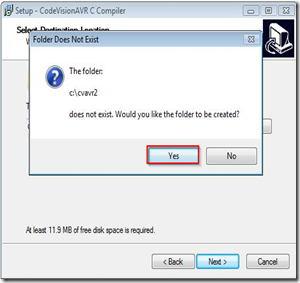

Jika tampil form seperti dibawah ini klik “Yes”

Klik “Next”

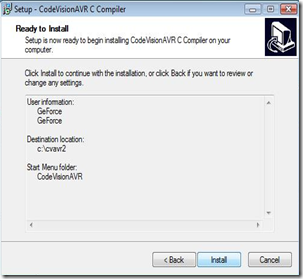

Klik “Install”

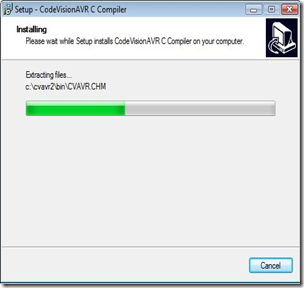

Tunggu proses Instalasi

Jika proses instalasi sudah selesai, muncul form sebagai berikut, Klik “Next”

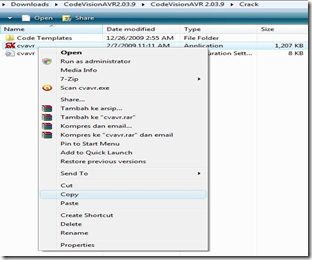

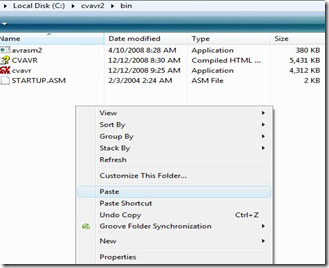

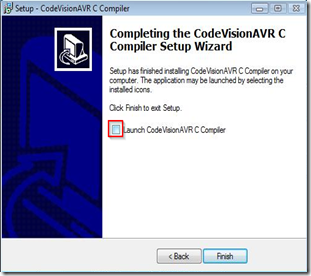

Berhubung kita Installnya sofware Illegal, kita perlu crack, tapi sebelum itu setelah selesai next diatas muncul form seperti gambar dibawah ini, Hilangkan centang “Launch Code Vision AVR C Compiler”, kemudian klik “Finish”.
